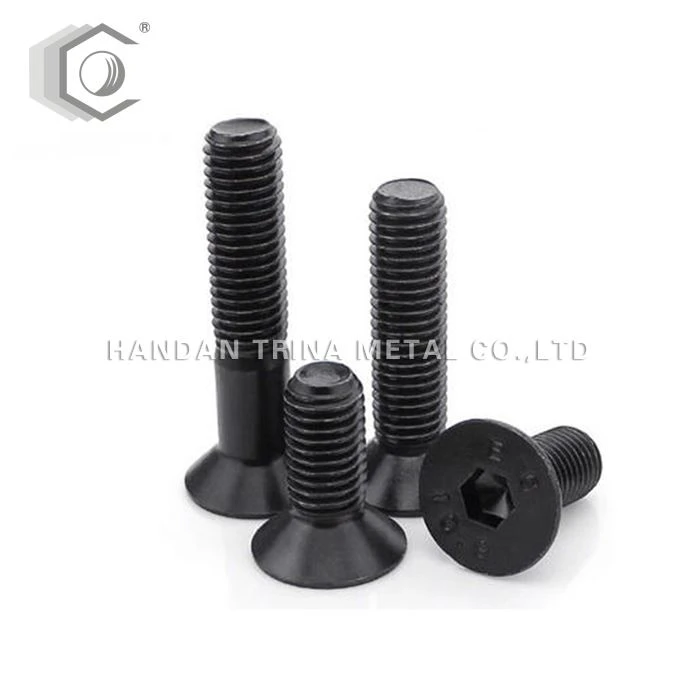

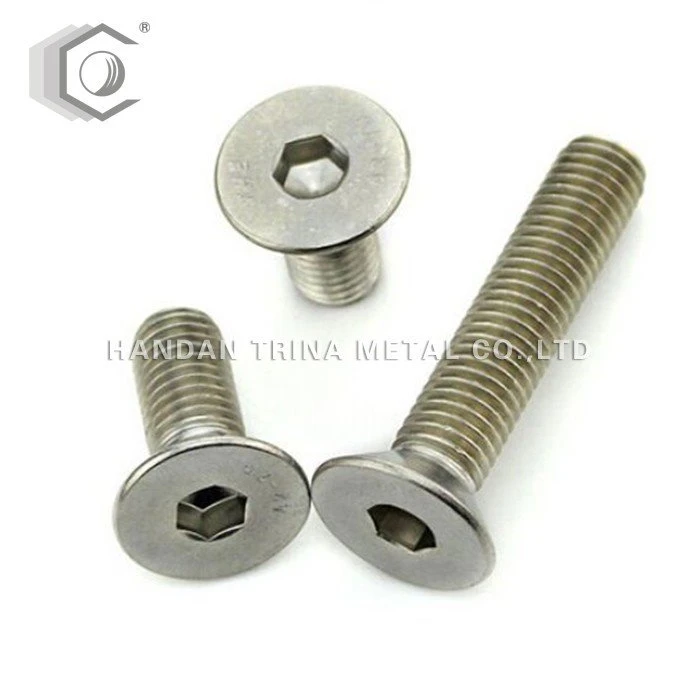

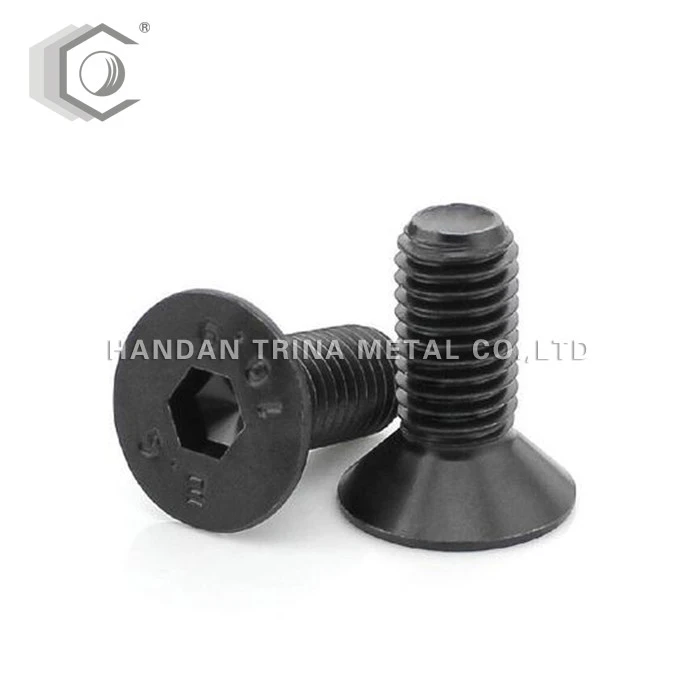

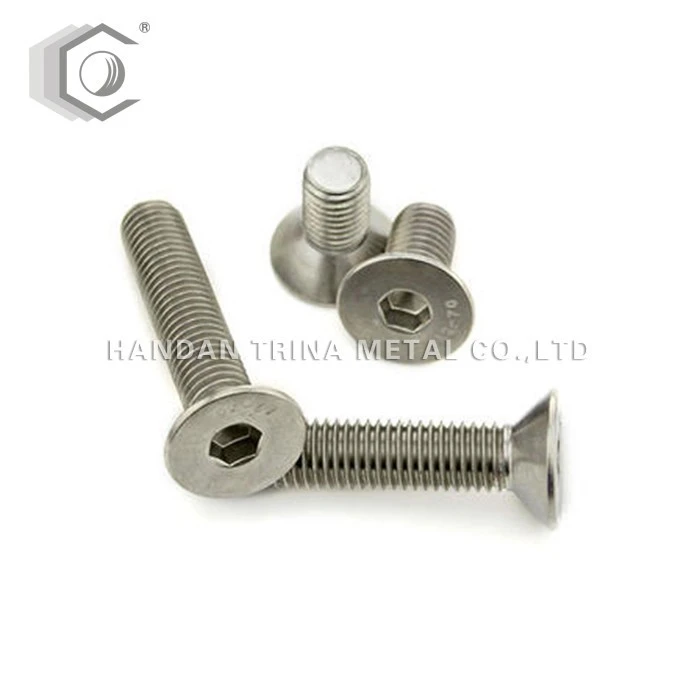

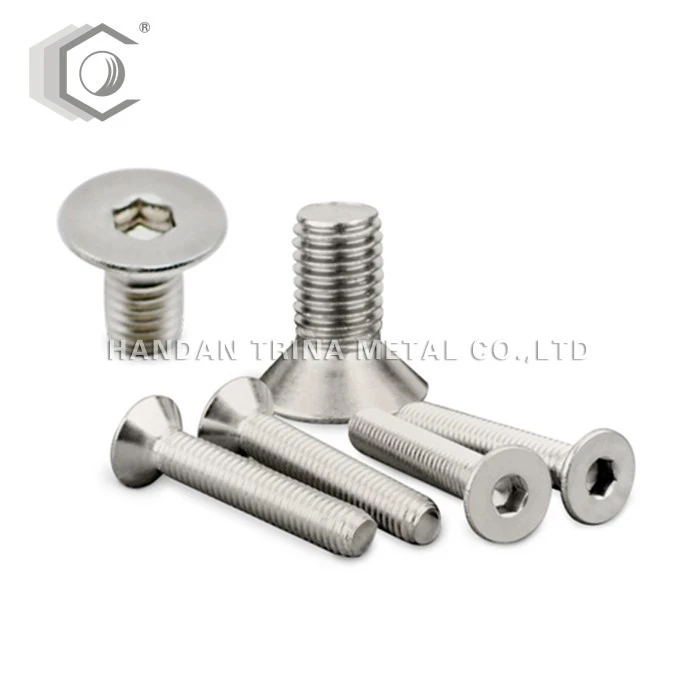

Countersunk unutarnji kut vijci nazivaju se i kontrasunk vijci i ravni strojni vijci. Oni su neka vrsta građevinskih dijelova. Glava je konus od 90 stupnjeva, koji je sličan običnom drvenom vijku. Glava ima utor za zatezanje alata, kao što su font, križ, heksagon, kvincunx, pentagon itd.
Veličina:M3-M24
Površina:Zp/BLACK
D | M3 (M3) | M4 (M4) | M5 (m5) | M6 (M6) | M8 (m8) | M10 (M10) | M12 (M12) | – M14) | M16 | – M18.) | M20 (M20) | – M22) | M24 (M24) |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
E | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
S | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
T | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Učinak:
Na površini montažne rupe na spojnom komadu strojna je konusna okrugla utičnica od 90 stupnjeva, a glava ravnog strojnog vijka nalazi se u okrugloj utičnici i u ravnini je s površinom spojnog komada. Ravni strojni vijci također se koriste u nekim prilikama s poluokrugnutim vijcima ravnog stroja. Ova vrsta vijka je ljepša i koristi se na mjestima gdje površina može omogućiti malo izbočenja. Vijci igraju ulogu povezivanja dvaju ili više objekata i nezamjenjiva su potreba u svakodnevnom životu ili industrijskoj proizvodnji.
Upute:
Countersunk vijci za glavu uglavnom se koriste nakon ugradnje, površina dijelova se ne može podići, a pričvršćeni dijelovi imaju dvije debljine, takozvanu debelu, što znači da je debljina pričvršćenog dijela veća od debljine glave kontrasunk vijka Nakon stezanja vijka, još uvijek postoji dio vijčanog konca koji ne ulazi u navojnu rupu. U tom slučaju, protuusluga vijak definitivno može biti zategnuta. Obično postoji druga situacija, to jest, debljina pričvršćenih dijelova manja je od visine glave protuusluge, što je uobičajeno u dijelovima lima u mehaničkoj opremi, kao što je priključak šarke šasije, vrata i kutije; lim opreme Veza pokrova i opreme itd. Zbog male debljine dijela, vijak kroz rupu pričvršćenog dijela lima potpuno je stožasta rupa. U tom slučaju, kada je kontrasunk vijak zategnut, glava vijka nije konusna površina za sažimanje dijela lima , Ali dno glave vijka i vrh navojne rupe su stisnuti. Iako vijak osjeća da je vijak zategnut, metalni dio je zaglavljen umjesto da se pritisne. U tom slučaju, iako vijak osjeća da je vijak zategnut, lim Zlatni komad doista nije zategnut. Ovo je vrlo česta situacija.
